TLN5 系列

机台照片

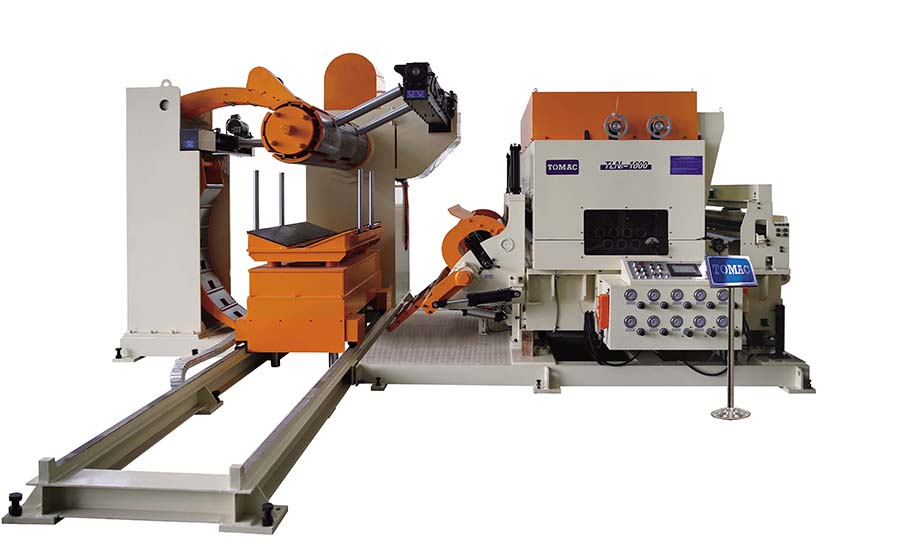

  • TLN5系列三机一体NC伺服料架矫直送料机
  • TLN5系列三机一体NC伺服料架矫直送料机

规格&资讯

产品规格

机型 料厚
(mm)		 料重
(kg)		 料宽
(mm)		 最大线速度
(mm)		 送料精度 取得更多资讯
TLN5-700 0.8 ~ 6.0 Max. 5000 100 - 700 16 ± 0.15
TLN5-800 0.8 ~ 6.0 Max. 5000 100 - 800 16 ± 0.15
TLN5-900 0.8 ~ 6.0 Max. 5000 100 - 900 16 ± 0.15
TLN5-1000 0.8 ~ 6.0 Max. 5000 100 - 1000 16 ± 0.15
TLN5-1100 0.8 ~ 6.0 Max. 7000 100 - 1100 16 ± 0.15
TLN5-1200 0.8 ~ 6.0 Max. 5000 100 - 1200 16 ± 0.15
TLN5-1300 0.8 ~ 6.0 Max. 10000 100 - 1300 16 ± 0.15

相关讯息

  • 01

    标准配件

    1. 四只齿轮组
    2. 光电料弧控制系统
    3. 送料滚轮及矫正滚轮镀硬铬处理
    4. 送料出口导料架装置
    5. 马达带动油压压料手臂装置
    6. 入料导弧升降装置(矫直)
    7. 卷料头压平装置
    8. 可掀式上滚轮座装置
    9. 料架料宽调整挡轮装置
    10. 日制百分表
    11. 送料线高度采手动先进涡轮调整装置
    12. 入料手轮式料幅挡轮
    13. 出料手动式料幅挡轮
    14. 手动式整平部开合
    15. 伺服系统控制、PLC、人机介面及变频器

  • 02

    选配

    1. 拓诚牌台车
    2. 油压式整平部开合
    3. 电动调整送料线高
    4. 电动炮塔式料宽挡轮调整
